Neue Schlammkuchen-Transferanlage in Garmerwolde: Integrierte Mechanic
In der Kläranlage Garmerwolde verarbeitet die Wasserbehörde Noorderzijlvest täglich große Mengen an Klärschlammkuchen. Dieser Rückstand aus dem Entwässerungsprozess ist aufgrund seiner klebrigen und unregelmäßigen Beschaffenheit schwierig zu lagern.
In der Kläranlage Garmerwolde verarbeitet die Wasserbehörde Noorderzijlvest täglich große Mengen an Klärschlammkuchen. Dieser Rückstand aus dem Entwässerungsprozess ist aufgrund seiner klebrigen und unregelmäßigen Beschaffenheit schwierig zu lagern und zu transportieren. Im Jahr 2024 wurde die gesamte Transferanlage erneuert. Jansen&Heuning fungierte als Hauptauftragnehmer und lieferte eine schlüsselfertige Lösung, die sowohl die temporäre Umgehungsanlage als auch die permanente Installation umfasste. Der Kern dieses Projekts liegt in der mechanischen Förderung, wobei wellenlose Schneckenförderer, ein Förderband und Silos mit hoher Kapazität und integrierter Wiegebrücke integriert wurden.
Sicherstellung der Kontinuität
Da die Anlage ohne Unterbrechung betrieben werden muss, konnte die Schlammbehandlung während der Bauarbeiten nicht eingestellt werden. Jansen&Heuning entwarf daher eine temporäre Anlage, die im April 2024 in Betrieb genommen wurde. Zwei wellenlose Schneckenförderer, die über neue Sammelbehälter direkt mit den Filterpressen verbunden waren, sorgten für einen stabilen Transport des Schlammkuchens. Diese Anordnung ermöglichte die gleichzeitige Beladung von zwei Anhängern, während die alte Anlage demontiert wurde. Die Umgehungsanlage ermöglichte einen sicheren Übergang zum neuen System ohne Kapazitätsverlust und steht weiterhin als Notfallreserve zur Verfügung.
Die dauerhafte Anlage
In der zweiten Phase, die zwischen Mai und September 2024 durchgeführt wurde, wurde die neue Übergabestation gebaut. Vier Filterpressen entleeren sich in Auffangtrichter, aus denen mehrere Schneckenförderer das Material zu Silos und einem Förderband transportieren. Die Silos sind erhöht, um Platz zu sparen und eine direkte Beladung der Anhänger von oben zu ermöglichen. Darunter wurde eine neue Wiegebrücke in eine Wiegebrückenhalle mit Treppenturm und Plattformen integriert. Diese Anordnung beschleunigt nicht nur die Logistik, sondern gewährleistet auch eine präzise Beladung der Lkw.
Ein wichtiger Bestandteil der Anlage ist das Absaugsystem mit Filtern. Es reduziert Emissionen und verhindert Geruchsprobleme in der Umgebung. In Kombination mit den geschlossenen Förderleitungen schafft es eine sichere und hygienische Arbeitsumgebung.
Technischer Schwerpunkt: Mechanische Förderung

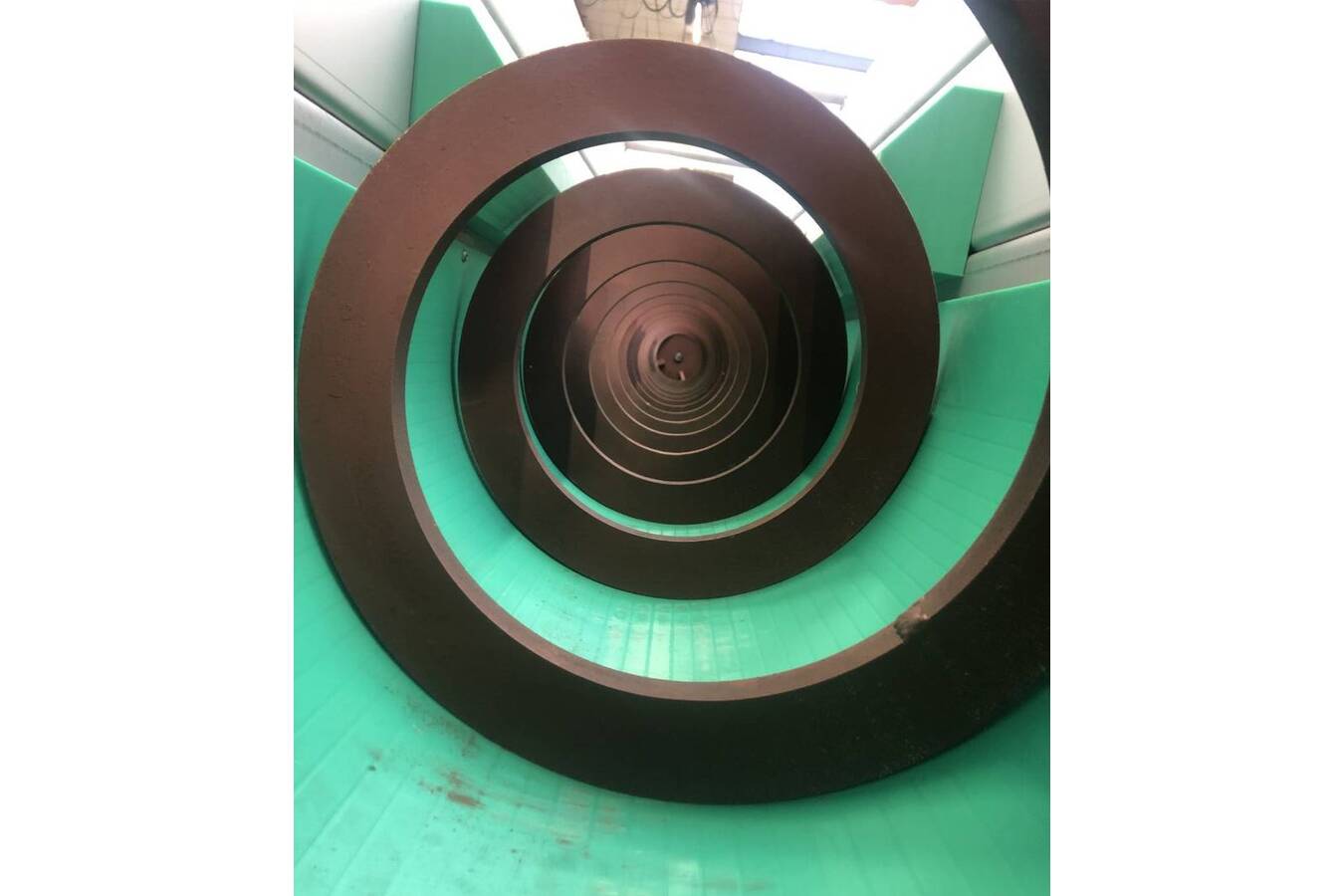

Die Entscheidung für wellenlose Förderschnecken ist entscheidend für die Leistungsfähigkeit der Anlage. Schlammkuchen sind aufgrund ihrer variablen und zähflüssigen Konsistenz mit herkömmlichen Geräten nur schwer zu transportieren. Wellenlose Förderer verhindern Verstopfungen um eine zentrale Welle und garantieren einen kontinuierlichen, zuverlässigen Durchfluss bei minimalem Wartungsaufwand.
Darüber hinaus wird ein Förderband für den horizontalen Transport innerhalb der Wiegebrückenhalle eingesetzt. Während Schneckenförderer für den vertikalen oder geneigten Transport sorgen, gewährleistet das Förderband einen zuverlässigen horizontalen Transport. Zusammen bilden sie eine vollständig integrierte Förderkette, in der jedes System seine eigene Aufgabe hat.
Die Silos bilden das Herzstück der Transferanlage. Durch die Verwendung von vertikaler Lagerung und direkter Entladung von Anhängern werden die Logistikabläufe rationalisiert. Die darunter liegende Wiegebrücke ermöglicht das Beladen und Wiegen von Lkw in einem einzigen Arbeitsgang, wodurch Transportbewegungen reduziert und die Effizienz verbessert werden.
Effizienz, Nachhaltigkeit und Sicherheit
Die Anlage erzielt im Vergleich zum vorherigen System Energieeinsparungen von etwa 30 %. Dies ist das Ergebnis optimierter Schüttgutflüsse, schwerkraftunterstützter Förderung und geschlossener Transportlinien. Die vertikale Anordnung mit Silos führt außerdem zu erheblichen Platzersparnissen und einer kompakteren Standortgestaltung.
Auch die Sicherheit und die Umweltbilanz haben sich verbessert. Die geschlossene Förderung minimiert die direkte Exposition des Bedienpersonals gegenüber Schlammkuchen, während das Absaugsystem mit Filtern Emissionen reduziert und Gerüche kontrolliert. Darüber hinaus ermöglichte die modulare Bauweise die Wiederverwendung von Teilen der alten Anlage, was die Kreislaufwirtschaft und die Ressourceneffizienz fördert.
Zusammenarbeit und die Rolle von Jansen&Heuning
In diesem Projekt fungierte Jansen&Heuning als Hauptauftragnehmer und Systemintegrator. Wir waren für die Planung, Konstruktion, Lieferung und Installation der gesamten Anlage verantwortlich und arbeiteten dabei eng mit Utibo (Stahlbau) und Batenburg (Automatisierung) zusammen. Mit unserem umfassenden Know-how im Bereich Schüttgutförderung lieferten wir die wichtigsten Komponenten: wellenlose Schneckenförderer, den Förderband, Sammelbehälter und Hochsilos mit integrierter Wiegebrücke. Kombiniert zu einem System bieten sie eine technisch fortschrittliche Lösung, die die Anforderungen der Wasserbehörde vollständig erfüllt.
Fazit
Das Projekt in Garmerwolde zeigt, wie sich mechanische Fördertechnik unter anspruchsvollen Bedingungen bewährt. Durch die Kombination mehrerer Förderprinzipien in einer integrierten Anlage wurde ein robustes und nachhaltiges System geschaffen, das sowohl betriebliche als auch ökologische Vorteile bietet. Die Schlammkuchen-Transferstation veranschaulicht, wie Jansen&Heuning sein Know-how im Bereich Schüttgutförderung einsetzt, um komplexe Materialflüsse überschaubar und effizient zu gestalten.
