Kohle effizienter handhaben mit Vortex Schwenkschacht-Weichen

Verbesserung der Effizienz der Kohleförderung durch schwenkbare Rutschenweichen in einem indonesischen Kraftwerk

Die Vortex Schwenkschacht-Weiche ist ein außergewöhnliches Werkzeug zur Handhabung von Kohle. Mit akribischer Präzision gefertigt, wurde diese Weiche entwickelt, um hoch beanspruchbare und abrasive trockene Schüttgüter, wie z.B. Kohle, von einer Quelle zu mehreren Zielen umzuleiten. Diese Funktionalität ist entscheidend bei schwerkraftgespeisten Anwendungen, bei denen eine effiziente und zuverlässige Materialflusskontrolle unerlässlich ist.

Die Einführung des Schwenkschacht-Designs hat nicht nur die Durchflussrate verbessert, sondern sich auch als besser geeignet für die Anwendung erwiesen. Darüber hinaus hat der Endnutzer die Wartungsvorteile, die die Lösung mit der Schwenkschacht-Weiche bietet, gewürdigt. Der aus strapazierfähigem Kohlenstoffstahl gefertigte Körper der Schwenkschacht-Weiche ist für die Beanspruchung durch hoch beanspruchbare und abrasive Materialien ausgelegt. Seine Robustheit wird durch austauschbare, abriebfeste, benetzte Teile weiter erhöht, die die Lebensdauer der Weiche verlängern und einen kompletten Austausch überflüssig machen, was zu Kosteneinsparungen führt.

Das einzigartige Design der Vortex Schwenkschacht-Weiche ermöglicht es, sie in einer fließenden Materialsäule zu bewegen, was die Handhabungseffizienz von kleineren Materialien wie Kohle verbessert. Dies gewährleistet einen reibungslosen und effektiven Betrieb. Darüber hinaus ist die Schwenkschacht-Weiche mit den Materialfluss-Baugruppen von Vortex kompatibel und bietet so die volle Flusskontrolle zu einem einzigen Ziel oder eine geteilte Durchflussmenge zu zwei Zielen, was Flexibilität je nach betrieblichen Anforderungen ermöglicht. Zuletzt bietet die Verschleiß- und Eindämmungsleiste in der Schwenkschacht-Weiche eine doppelte Funktionalität. Sie führt die Materialien durch den gewünschten Auslass und bietet gleichzeitig Schutz vor Verschleiß und Abrieb.

Projektdetails

Vortex Modell Nr.PCEC1000-2CS-45-E21555
1000MM 2-Wege Schwenkschacht-Weiche.
Weichenkörper (nicht benetzt) ist aus Kohlenstoffstahl gefertigt.
Einlass-Schacht und interner Schwenkschacht (beide austauschbare Teile) sind aus abriebfestem Stahl (mindestens 400 BHN) gefertigt.

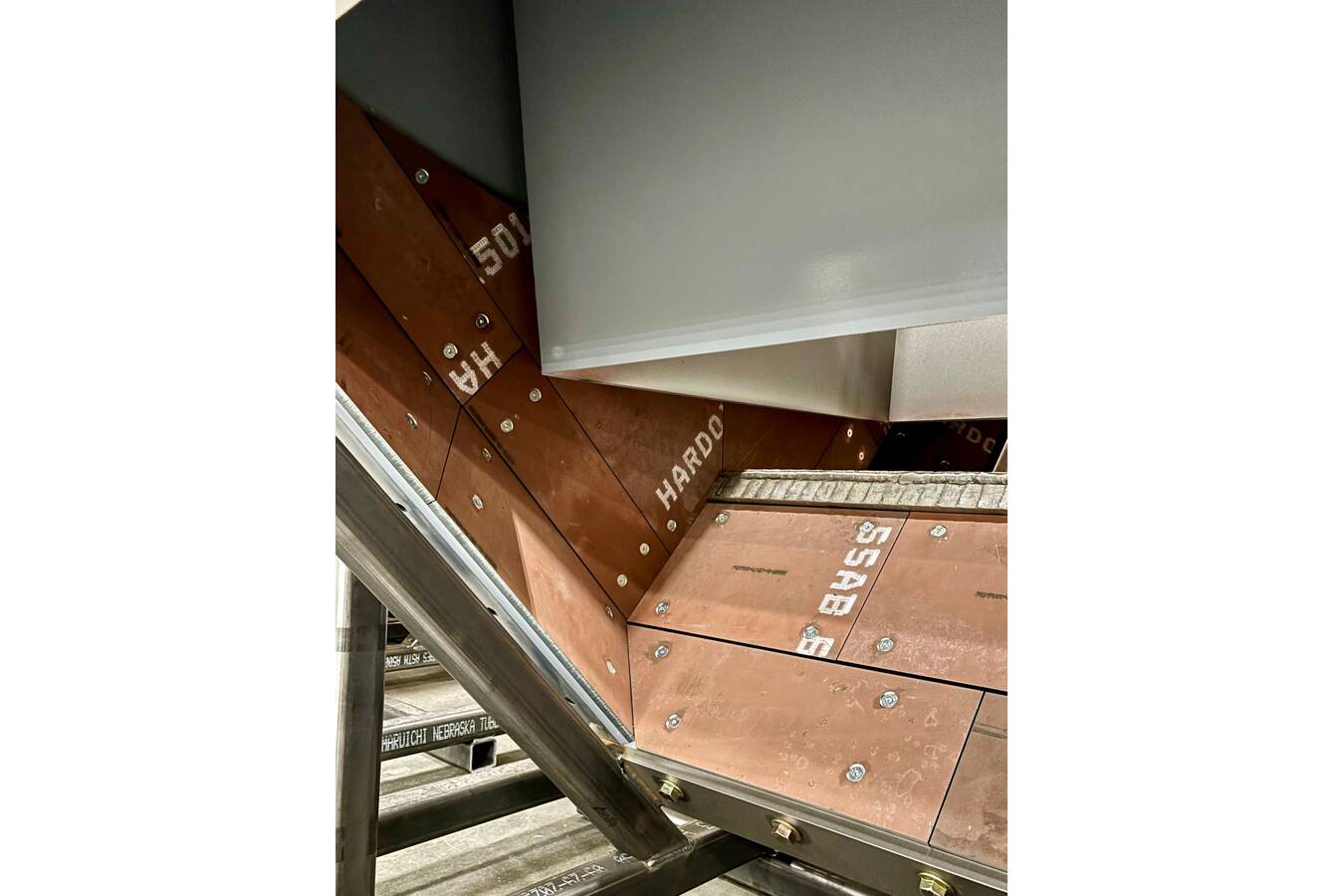

Auslass-Schächte und der untere Teil der Weiche (Materialkontaktflächen) enthalten austauschbare AR400-Auskleidungen.
Die interne Verbindungsstelle der Auslass-Beine enthält eine verschleißfeste, austauschbare Material-Eindämmungsleiste.

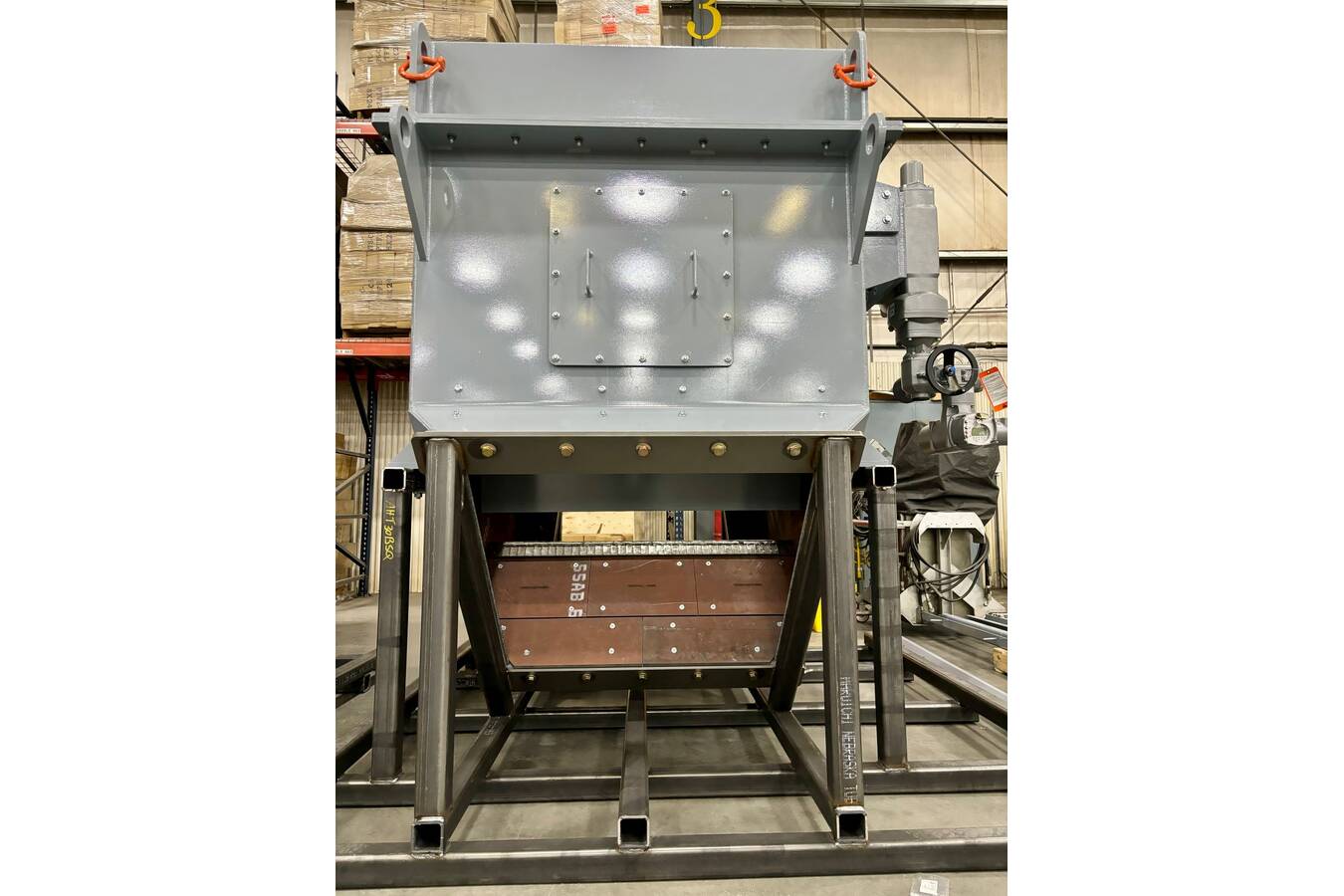

Eine abnehmbare Zugangsabdeckung ist vorgesehen, um die Weiche zu inspizieren oder zu warten, ohne sie aus dem Betrieb nehmen zu müssen.
Die Weiche ist für kontinuierliche Temperaturen bis zu 400°F (204°C) ausgelegt.
Der Ventilkörper ist für die Aufnahme von Näherungsschaltern ausgelegt.
Elektrischer Stellantrieb
Die Auslässe sind symmetrisch zur Ventilmittellinie versetzt
Die Auslass-Beine sind 45° vertikal versetzt
Quadratischer Einlass und Auslässe haben einen gebohrten Flachflansch für eine durchgehende Schraubverbindung.
